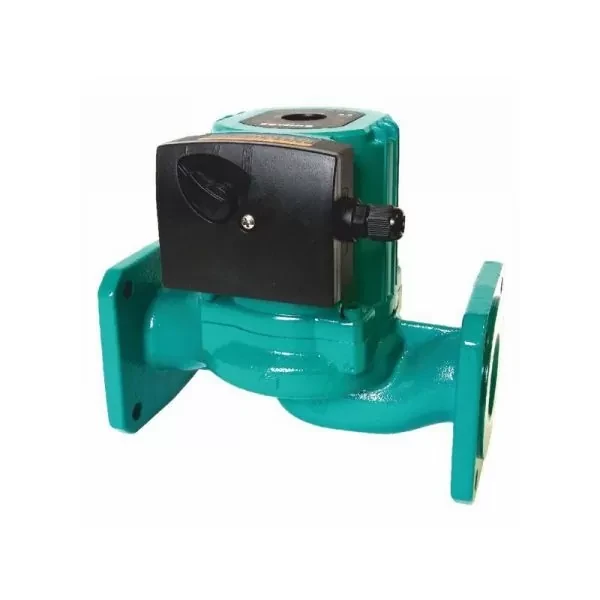

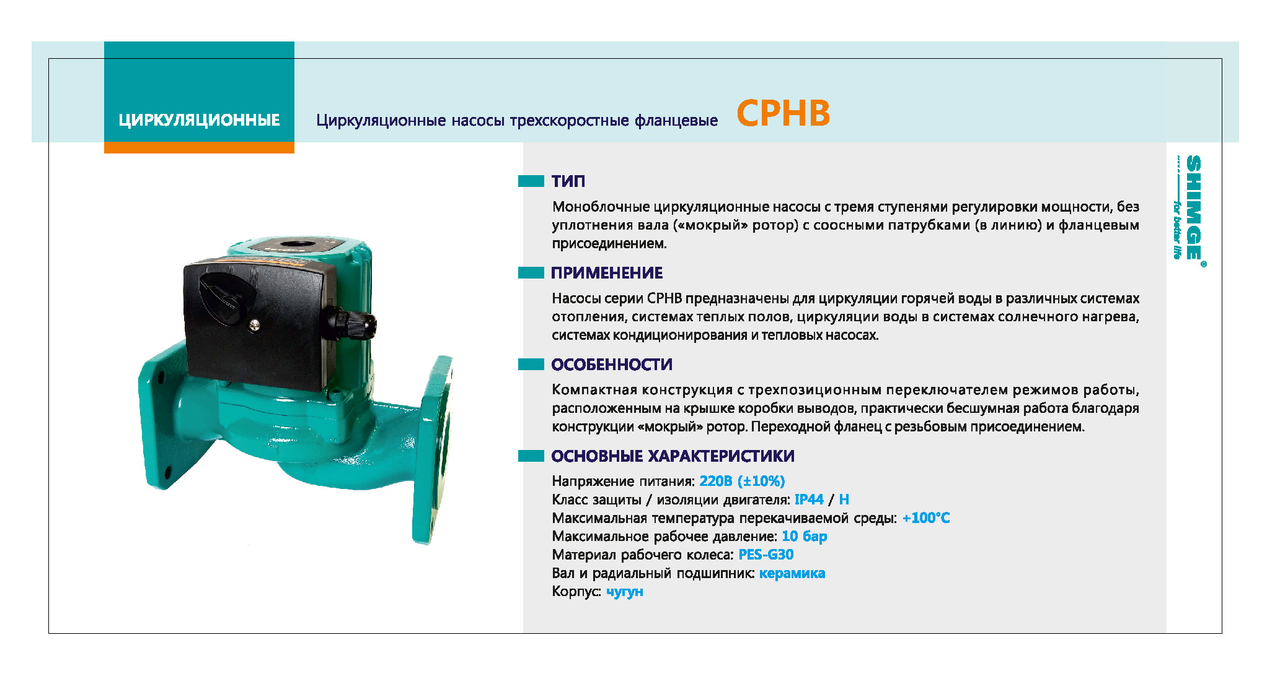

Циркуляційний насос SHIMGE CPHB 10-50F з фланцевим з'єднанням

Циркуляційний насос виконує функцію примусової циркуляції теплоносія в системах опалення закритого та відкритого типів. Циркуляційний насос складається з чавунного корпусу, до якого кріпиться електрична частина, що складається з обмотки статора, всередині якого вставлений ротор. На валу ротора закріплена крильчатка, яка при подачі електрики обертається, та виконує втягування теплоносія з одного боку та викид його в трубопровід системи з іншого боку. Напір, що створюється насосом, долає гідравлічний опір елементів системи опалення і здійснює циркуляцію теплоносія. Безумовно, система опалення з вбудованим циркуляційним насосом є більш ефективною, оскільки обігрів невеликого будинку здійснюється протягом декількох хвилин після запуску опалювального котла. Циркуляційні тришвидкісні насоси SHIMGE CPHB з «мокрим» ротором, з лінійним виконанням патрубків, призначені для створення циркуляції гарячої води в системах опалення, вентиляції та кондиціювання. Чудово підходять для застосування в системах кондиціонування повітря, циркуляції гарячої води в системах, що використовують теплові насоси, сонячні водонагрівальні системи, нагнітання води для побутових потреб та ін. Завдяки моноблочній конструкції та лінійному виконанню патрубків вони легко монтуються на трубопровід і вимагають мінімум простору. Ротор розташовується безпосередньо в середовищі, що перекачується. Ротор від статора відокремлює гільза із нержавіючої сталі. Підшипники з кераміки змащуються і охолоджуються рідиною, що перекачується. Керамічні підшипники зменшують загальний шум роботи насоса, забезпечуючи відсутність перевантажень протягом усього терміну служби насоса. Регулювання потужності здійснюється за допомогою трипозиційного перемикача, розташованого на клемній коробці.

Конструктивні характеристики:
Корпус насоса – чавун;
Робоче колесо – технополімер PES-G30;
Вал насосу – кераміка;
Завзятий підшипник - графіт;
Радіальні підшипники – кераміка;
Мідна обмотка двигуна;
Корпус двигуна – алюміній;
З пусковим конденсатором;
Електродвигун із 3-х режимним регулюванням потужності;
Максимальний робочий тиск – 10 бар;
Електроживлення – однофазне, 220В/50Гц;
Ступінь захисту – IP 44;
Клас ізоляції – H;
Габарити насоса (ДхШхВ) – 276 х 152 х 200 мм;
Вага – 8 кг;
Гарантія – 2 роки;

Технічні характеристики:

- Три режими потужності;
- Максимальна потужність: 95/135/160 Вт;
- Номінальний струм: 0.45/0.63/0.75 А;
- Максимальна продуктивність: 8 куб.м/рік;
- Максимальний напір: 5 м;
- Ємність конденсатора, μF/450В - 4;


Умови застосування:

- Рідина, що перекачується: чиста, без твердих включень і мінеральна олія, не токсична і хімічно нейтральна, не в'язка, близька за властивостями до води (вміст гліколю не більше 30%);
- Температура води, що перекачується: від +2°С до +100°С;
- Температура довкілля: від 1°С до +40°С;
- Рівень pH: від 65 до 85;
- Коливання напруги живлення: трохи більше ±10%;
- Монтаж: вал двигуна має бути розташований у горизонтальному положенні;


Переваги:

- Компактна конструкція з трипозиційним перемикачем режимів роботи, розташованим на кришці коробки висновків;
- Практично безшумна робота завдяки конструкції «мокрий» ротор;
- Мідна обмотка;

Комплектація:

- Насос циркуляційний;

- Електричний кабель з вилкою CEE7/7 (1,3 м);

- Фланці у відповідь;

- Упаковка (картонна коробка);

- Інструкція;

- Гарантійний талон;
